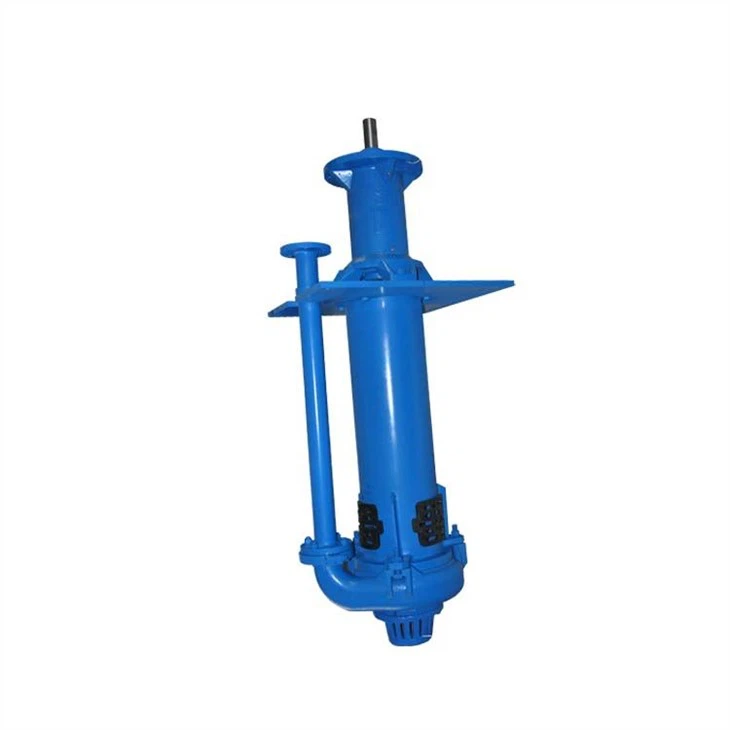

Zentrifugale vertikale Schlammpumpe

Einführung

Die vertikale Schlammkreiselpumpe ZJL ist eine einstufige, einsaugende Auslegerkonstruktion. Die hydraulischen Komponenten der Pumpe sind mit Lagersitz, Stützsitz und Verbindungsrohr verbunden. Die Flüssigkeit wird aus den Komponenten des Flüssigkeitsauslassrohrs abgeführt. Das Laufrad der Pumpe ist ein halboffenes Laufrad, und das Mischblatt ist an der Einlassverlängerung des Laufradblatts angebracht. Das Hauptmerkmal der Pumpe besteht darin, dass die Pumpenwelle am Unterwasserteil eine ausreichende Steifigkeit aufweist und es keine Lagerung zwischen Laufrad und Pumpengehäuse gibt. Ohne Wellendichtung kann das Medium mit hoher Konzentration an festen Partikeln transportiert werden. Die Länge der in die Flüssigkeit eingeführten Pumpe beträgt zwischen 800-2000 mm. Bei Bedarf kann er mit einem Saugrohr ausgestattet werden. Die Wellendichtung verwendet eine größere Pumpe zum Einbringen in die Flüssigkeit für den Betrieb ohne Wellendichtung. Das Getriebe wird über einen Vertikalmotor auf Motorträger und Stützsitz montiert und über eine Kupplung mit der Pumpe verbunden. Die Pumpe ist über eine elastische Kupplung mit dem Motor verbunden. Aus Richtung der Antriebsmaschine dreht sich die Pumpe im Uhrzeigersinn.

Struktur

Material

FeCr30, Cr26, Cr20, Cr12, A49, A532, Dualphasenstahl 2205, Gummiauskleidung

Dichtungstyp

Packungsdichtung oder Gleitringdichtung

Fettschmierung

Verbindungsmodus

Kupplung oder Riemen

Hauptmerkmale/Vorteile der vertikalen Schlammkreiselpumpe

● Lagerbaugruppe – eine Welle mit großem Durchmesser und kurzem Überhang minimiert die Durchbiegung und trägt zu einer langen Lagerlebensdauer bei. Es sind nur vier Durchgangsschrauben erforderlich, um das Patronengehäuse im Rahmen zu halten.

● Auskleidungen – leicht austauschbare Auskleidungen werden zur sicheren Befestigung und Wartungsfreundlichkeit mit dem Gehäuse verschraubt, nicht verklebt. Hartmetallauskleidungen sind mit druckgeformten Elastomeren vollständig austauschbar.

● Elastomerdichtringe hinter allen Linerfugen.

● Gehäuse – Gehäusehälften aus Guss- oder Sphäroguss mit externen Verstärkungsrippen bieten hohe Betriebsdruckfähigkeiten und ein zusätzliches Maß an Sicherheit.

● Laufrad–vordere und hintere Abdeckungen haben Auspumpschaufeln, die die Rezirkulation und die Verschmutzung der Dichtungen reduzieren. Laufräder aus Hartmetall und geformtem Elastomer sind vollständig austauschbar.

● Eingegossene Laufradgewinde benötigen keine Einsätze oder Muttern. Hocheffiziente und hohe Kopfausführungen sind ebenfalls erhältlich.

● Der Halsbuchsenverschleiß wird reduziert und die Wartung durch die Verwendung von konischen Passflächen vereinfacht, um eine positive, genaue Ausrichtung während der Montage und einen einfachen Ausbau zu ermöglichen.

● Einteiliger Rahmen – Ein sehr robuster einteiliger Rahmen umschließt die Patronenlager- und Wellenbaugruppe.

● Unterhalb des Lagergehäuses befindet sich ein externer Laufrad-Einstellmechanismus zur einfachen Einstellung des Laufradspiels
