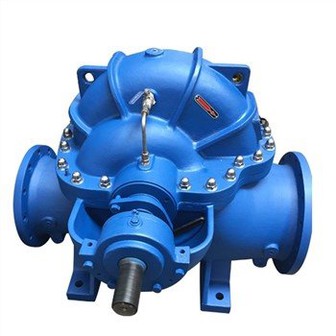

Horizontale Umwälzpumpe mit geteiltem Gehäuse

Einführung

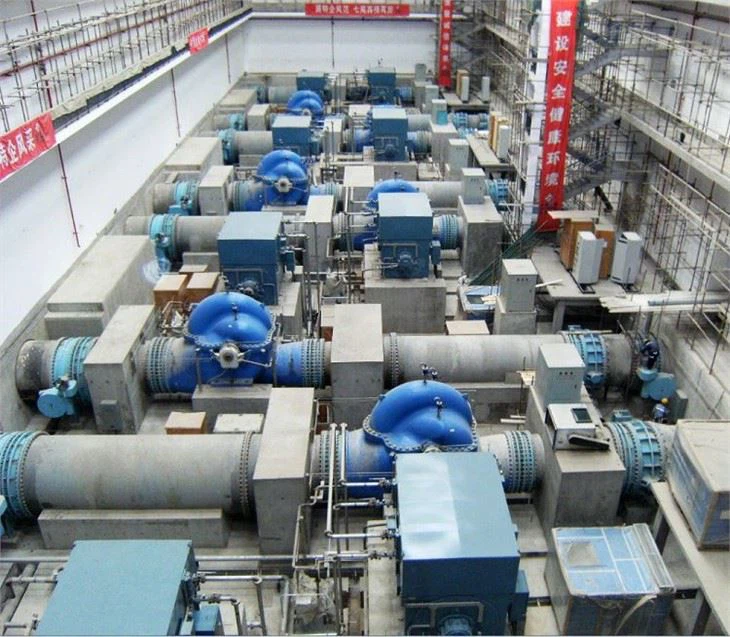

Die horizontale Umwälzpumpe vom Typ TDSF mit geteiltem Gehäuse ist für industrielle und städtische Wasserversorgungs- und Entwässerungspumpen geeignet. Sie kann als Entwässerungs- oder Wasserversorgungspumpe für Fabriken, Städte, Kraftwerke und Wassersparprojekte sowie zur Bewässerung von Ackerland verwendet werden. Es hat die Eigenschaften der einfachen Struktur und der ausgezeichneten Leistung. Es wird verwendet, um sauberes Wasser ohne feste Partikel oder andere Flüssigkeiten mit wasserähnlichen physikalischen und chemischen Eigenschaften zu transportieren. Die Temperatur des transportierten Mediums beträgt 0 ℃ ~ 80 ℃ und der zulässige Eingangsdruck beträgt 0,6 MPa.

Anmerkung: ● Für sauberes Wassermaterial ○ Für spezielle Medien

Gefieder

Die Ein- und Auslassflansche des Pumpenkörpers befinden sich im unteren Pumpenkörper, so dass der Rotor ohne wartungsfreundliche Demontage der Systemleitung herausgenommen werden kann. Einige Pumpenkörper verwenden ein Doppelströmungskanaldesign, um die Radialkraft zu reduzieren und die Lebensdauer der Gleitringdichtung und des Lagers zu verlängern. Das hydraulische Design des geteilten Pumpenlaufrads verwendet die fortschrittlichste CFD-Technologie, sodass die hydraulische Effizienz der s-Pumpe verbessert wird. Führen Sie einen Aktionsausgleich am Laufrad durch, um einen reibungslosen Betrieb der s-Pumpe zu gewährleisten. Der Wellendurchmesser ist dicker und der Lagerabstand kürzer, was die Durchbiegung der Welle reduziert und die Lebensdauer von Gleitringdichtung und Lager verlängert. Die Wellenschutzhülse kann aus verschiedenen Materialien bestehen, um die Welle vor Korrosion und Verschleiß zu schützen. Die Wellenschutzhülse kann ausgetauscht werden. Verschleissring Der austauschbare Verschleissring wird zwischen Pumpenkörper und Laufrad verwendet, um den Verschleiß des geteilten Pumpenkörpers und des Laufrades zu verhindern. Es hat die Vorteile des bequemen Austauschs und der geringen Wartungskosten. Gleichzeitig sorgt es für den Betriebsspielraum und eine hohe Arbeitseffizienz. Es kann entweder eine Packung oder eine Gleitringdichtung verwendet werden und die Dichtungsvorrichtung kann ohne Entfernen des Pumpendeckels ausgetauscht werden. Das einzigartige Lagerkörperdesign des Lagers ermöglicht die Schmierung des Lagers mit Fett oder dünnem Öl. Die Lebensdauer des Lagers beträgt mehr als 100000 Stunden. Es können auch zweireihige Axiallager und geschlossene Lager verwendet werden.

Der Saugeinlass und der Druckauslass der horizontalen Umwälzpumpe TDSF mit geteiltem Gehäuse befinden sich unterhalb der Pumpenachse und in horizontaler Richtung senkrecht zur Achse. Bei der Wartung können alle Teile durch Abnehmen des Pumpendeckels entfernt werden, ohne dass Motor und Rohrleitung demontiert werden müssen.
